ESD门禁系统工程
Anti-static Access control engineering

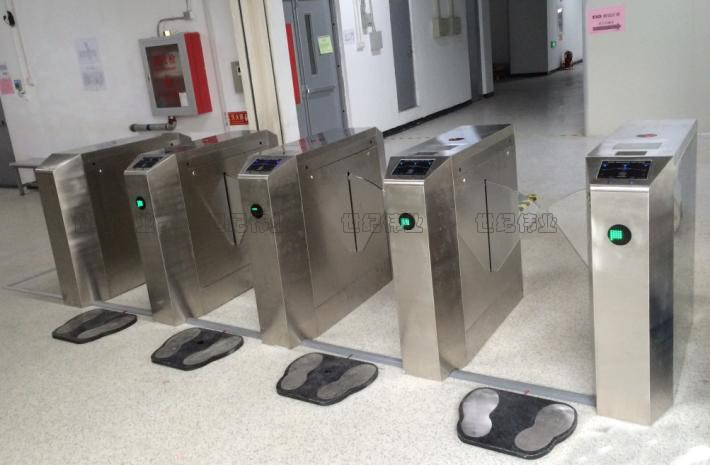

翼闸防静电门禁系统


翼闸防静电门禁系统

翼闸防静电门禁系统是一套电脑化的防静电测试门禁管理系统,软件硬件设备齐全,可以单机.本地连接.TCP/IP通讯连接。

翼闸防静电门禁系统主要是对通道进出进行权限的管理,就是对每个通道设置哪些人可以进出,哪些人不能进出,系统可以储存所有的进出记录,状态记录。也可用RS232或者RS485接口和电脑相连,系统使用非接触ID卡技术,采用射频信号交换数据,免接触,具有高保密,高可靠性。本系统的进入方式:人员有测试手腕带的权限时,测试手腕带PASS时,进入门自动打开,允许进入。人员有测试防静电鞋的权限时,测试工鞋PASS时,进入门自动打开,允许进入。人员有同时测试手腕带与工鞋的权限时,同时测试手腕带与工鞋PASS时,进入门自动打开,允许进入。人员有VIP授权时,刷卡在任何情况下都可通过。
翼闸防静电门禁系统适用电子厂(专业使用IC,贴片,电容等电子产品公司使用),对进入厂区就有人员进出电流和电压的测试,当员工通过静电仪后,检测仪器超过一定电阻(750KΩ-100MΩ),翼闸将会拒绝他们通过,必须刷卡,同时刷卡产生记录,对可疑人员进行复查或拒绝入车间,对产品的生产,品质有保证的,主要功能包括以下几点:

  一、功能特点

  1,静电仪是与三辊闸有机结合使用,通常先过静电仪进行测试人体电流电压电阻等,三辊闸为常开式,有异常,闸机能接到指令立即开闸,在有紧急情况,三辊闸会掉杆,人员可以紧急撤离。

  2,闸机可双向开闸,一般是单向控制,控制进门方向出口自由。

  3,外观不锈钢外壳激光冲压成型,美观大方,静电仪指示头在刷卡处,方便看数据等。

  4.xsa-JD7802人体静电综合测试仪特点突出可快速测试ESD装备,三个独立装置(左鞋、右鞋、手腕带)一次完成ESD检测。见图1

  5..三个分别各三种状态显示,LO(低于设定值)、PASS(设定值范围内)、HI(高于高定值)有报警功能。具体参数见表1。

  6..如果使用其它的电源适配器,低于9V欠电指示灯会亮,这样会影响测试精度。电源适配器为AC或DC12V,不能大于15V电压!扩展通讯接口是下载程序专用口,用户不要使用。不要用金属物体插入!见图2

  二、技术参数

  ◇电源:220V3A50HZ

  ◇工作电压:24V3A

  ◇功率:40W

  ◇工作环境:-20-60℃

  ◇湿度:0-95%

  ◇仪器尺寸:W(165mm)*L(97mm)*H(40mm)

  ◇踏板:W(300mm)*L(400mm)*H(20mm)

  ◇左脚设定值':750KΩ-100MΩ

  ◇右脚设定值:750KΩ-100MΩ

  ◇手腕设定值:750KΩ-10MΩ

  ◇测试精度:+10-20%

  三、使用操作

  1.使用前请插入电源适配器充电可以直接启机使用。将开关置ON位,静态直流为12V/mA。

  2.ESD测试时,只要双脚分别踏在相对的金属踏板上,戴好手腕带挟入或插入手腕接线口上,手指轻轻接在金属测试按钮就一目了然地知道ESD装备是否合格。注:请勿戴手套或用指甲按在金属测试按钮。正确使用见图3

  3.当常开状态,当三辊闸接受非法信号,闸机关闸,并报警,人就要接受检查。也可以和门禁机配合使用,刷卡信号给静电仪,证明你有刷卡产生记录,静电仪判断人带电电阻,电压,电流等。

  四、设备安装:

  1.将踏板上的配线支架底部穿出顶部,安装在三辊闸过道中间。

  2.三套M8*30mm将支架与踏板固定。

  3.将配线插到仪器底部相对的任线插好。

  4.将仪器固定螺丝M3*15mm两面三刀套相对位置固定。

  5.将支架升降锁紧钮两个锁定支架高度。也可以放在三辊闸机顶盖上。
