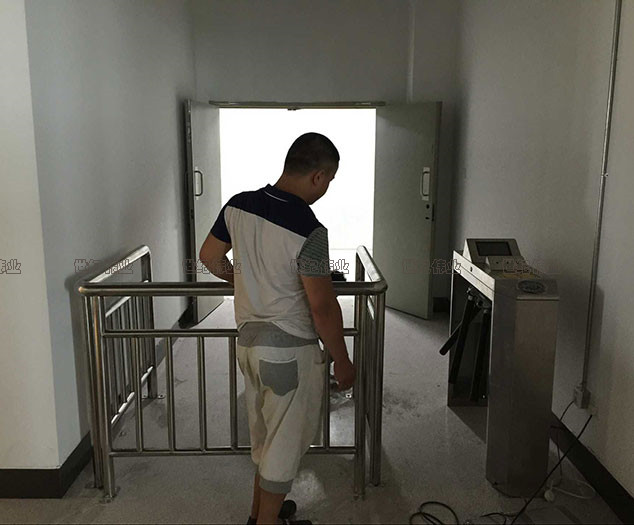

桥式ESD门禁系统

桥式ESD门禁系统 ESD静电门禁测试系统 通道闸机静电测试

静电门禁测试系统可检测手、脚的对地电阻，并有LED灯显示和报警声，是员工静电防护和避免不测静电进入车间中必不可少的检测联动闸机仪器，闸机采用220V电源，静电测试仪采用安全DC12V电源供电，静电门禁测试系统的高度可自行调节。

一、桥式静电门禁测试系统的基本原理和部件
1、 黑色测试主机，具有测试手腕带和测试静电鞋，以及手腕带和鞋同时测试的功能也可改为只测静电鞋，待静电鞋合格后才可通过三辊闸进入车间。
2、 一台脚踏板，一台自由调整高度的支架
3、 两条信号连接线

二、桥式静电门禁测试系统产品使用步骤
1、 操作员需要通过三辊闸进入车间时，只需操作员将双脚站到脚踏板上即可。
2、 操作员需要检测手腕带时，将手腕带插头插入测试孔
3、 手指接触测试仪的触摸键，观看LED显示结果绿灯亮为合格，红灯亮阻值偏低指示，蓝灯亮阻值偏高指示都为不合格。
4、 如果出现蓝灯和绿灯同时微亮，表示你的产品已经快要超出防静电的范围阻值偏高。同时出现红灯和绿灯同时微亮，表示你的产品已经快要超出防静电的范围阻值偏低。

三、 桥式静电测试仪产品出厂参数以下测试参数都以目前国内为标准，也可以改变成国外测试标准

桥式三辊闸适用范围:
桥式三辊闸适用于电子厂防静电控制区。员工在通过防静电测试后, 受防静电测试仪器控制的三辊闸机可以拒绝没有通过测试的员工进入,如通过测试,三辊闸会放过一个人。 每分钟可通过 20-60人。
一、适用范围:
　　三棍闸机能够实现公共通道简易的劝阻级访问控制。该设备的机械部分包含一个紧急控制装置，在断电时，水平位置的三叉杆会自动落杆，保证通道通畅；当通电时，三叉杆需手动复位。ZM858具备多达七种不同的配置，可适用于所有建筑环境，并可解决行人出入口通道所有的控制问题。
二、特点:
　　1、合金铝、不锈钢的全防雨箱体，新颖美观。
　　2、具有个性化的安装界面（如读卡器、指示灯安装等），保证系统集成商的控制闸机设备在安装时简单、方便。
　　3、三棍转闸机的机芯有自动调节液压减震器，使用三棍闸操作时，声音很小、无冲击、闸杆自动减速回中。机芯表面是用黄色重铬酸盐电镀。
　　4、可编用闸机控制、一个或二个方向控制（由用户设置）。
　　5、底座用膨胀螺栓固定。
三、技术参数：
　　－电源供应：单相 AC220V, 3A, 50/60Hz。
　　－控制电压：DC24V，消耗: 40W。
　　－电磁：duty cycle 100%。
　　－减震器：液压 。
　　－工作环境温度：-20℃~60℃。
　　－工作环境适度：0~95%RH（无凝露）。
　　－净重：62kg。
　　－保护等级：IP45。
四、控制接口：
　　－二路干接点（域电平）控制信号输入对进出方向的电磁铁（域电机）及合法信号灯进行控制。
　　－二路干接点（域电平）状态输入对非法信号灯控制。
　　－一路继电器输入对闸机远程落杆控制。
　　－二路高低电平闸机计数信号输出。
五、闸机机芯:
　　1、机械闸机机芯是指用闸机在解除控制后三叉杆需要人力推杆放行；放行后另一根杆通过机芯的液压减震装置后停留在水平位置，需要再次解控后才能放行。推杆只需要3Kg的力。
　　2、电动机芯是在闸机内配置了一个电机，闸机解除控制后，三叉杆会向前移动一个角度，当行人再次接触到三叉杆后，电机会主动转杆，直到另一根杆回到水
